Різновиди мідних обтискних кабельних наконечників.

Основні різновиди мідних кабельних наконечників.

Почну огляд з найдешевшого типу обтискних кабельних наконечників,

тип СК (аналог китайського типу SC) – характеризується короткою хвостовиной і, відповідно, малою довжиною заходу кабелю.

Переваги: низька ціна, великий асортимент отворів для кріплення. Луджені. Компактна лопатка.

Недоліки: коротка хвостовина тільки під одинарну обжимку.

Тип SC спочатку зроблений «під пайку», але за потреби купити «подешевше» їх все частіше почали купувати «під опресовування». Український тип СК зручніший – габаритами однаковий з SC, але має кращу довжину заходу кабелю, без контрольно вікна (отвір, що виходять з хвостовины в бік лопатки).

тип ДЖІ (аналог китайського типу JG) – покупці наконечників СК хочуть «краще та дешевше», що означає потребу в гарному якості, але не готовність за нього платити. Тип Джі це по суті наконечник СК з подовженою хвостовиной.

Переваги: ціна нижче, подовжений захід кабелю, луджені.

Недоліки: на середніх перетинах тонка стінка, починаючи з 70-го занижений внутрішній діаметр наконечиков. Малий асортимент отворів для кріплення. Коротка лопатка.

тип ДТ-Ж (аналог китайського типу DT(G) – цей наконечник ще довший, ніж Джі, з повноцінною лопаткою. Зовні він дуже схожий на тип ДТ (DT), але має занижений внутрішній діаметр – це наконечники для усіченого кабелю.

Переваги: ціна нижче, довга хвостовина, луджені. Нормальна лопатка.

Недоліки: не підходить для стандартного кабелю. Малий асортимент отворів для кріплення.

Продовжуємо огляд, на черзі кабельні наконечники класу «Стандарт»:

тип КОР (аналог польського типу KOR, російського ТМЛс) – стандартно хороший наконечник, загальновизнаний еталон якості і зручності монтажу. Наш вибір і рекомендація для невеликих перетинів (від 6 до 35 мм).

Переваги: хороша товщина стінки, міцна лопатка. Найбільший асортимент отворів для кріплення. Луджені.

Недоліки: починаючи з 50-го перерізу і вище покупці хочуть бачити кращу довжину заходу кабелю.

тип ГОСТ 7386-80 (ТМ, ТМЛ, де Т – трубчастий, М – мідний, Л - луженый). Вітчизняний тип мідних кабельних наконечників, розроблений у Радянському Союзі з урахуванням всіх необхідних вимог щодо монтажу та експлуатації. Наш вибір і рекомендація для середніх перерізів (від 50 до 95 мм). Доступні до замовлення просто мідні наконечники і мідні луджені (покриття для захисту від окислення міді, під впливом вологи або бруду).

Переваги: оптимальне співвідношення хорошою довжини хвостовины, для подвійний обтискача, нормальної товщини стінки і повнорозмірною лопатки до середнього (бюджетного) цінового сегменту. Виробляються з мідної трубки методом пресування, на відміну від литих (китайського виробництва) наконечників не лопаються при опрессовке, ніколи не розплавляться при сильному замиканні.

Недоліки: починаючи з 120-го перерізу і вище покупці хочуть бачити кращу довжину заходу кабелю.

тип ДТ (аналог китайського типу DT) – по суті це довгий гостовский наконечник, та ж лопатка, але збільшена глибина заходження кабелю, що дає можливість обжати наконечник три рази! Наш вибір і рекомендація для великих перетинів (від 95 до 240 мм).

Переваги: один з кращих типів наконечників під опресовування, подовжена хвостовина. На вибір доступні луджені або чисто мідні.

Недоліки: невеликий вибір розмірів отворів для кріплення (під болт), тільки стандартні.

Всі інші вітчизняні або китайські типи підходять під опис одного з перерахованих вище видів!

Європейські типи мідних кабельних наконечників (на прикладі наконечників тм «HAUPA», Німеччина):

тип HUP (стандартний) – аналогічний наконечникам КОР (KOR), див. опис вище.

тип DIN (подовжений) – самий крутий наконечник в цьому огляді, подовжений для подвійний обпресування, має найкращу товщину стінки, а також спеціальну розмітку на хвостовине (для зручності при опрессовке).

Переваги: краще вони видні на середніх і великих перетинах - відмінна товщина стінки гарантує надійний обжимку на кабелі, міцна і одночасно компактна лопатка.

Недоліки: принцип «менше міді – нижча ціна» тут працює навпаки, це самий якісний, але й найдорожчий наконечник в нашому огляді. А з урахуванням імпортного походження вони явно дорожче наконечників ДТ вітчизняного виробництва.

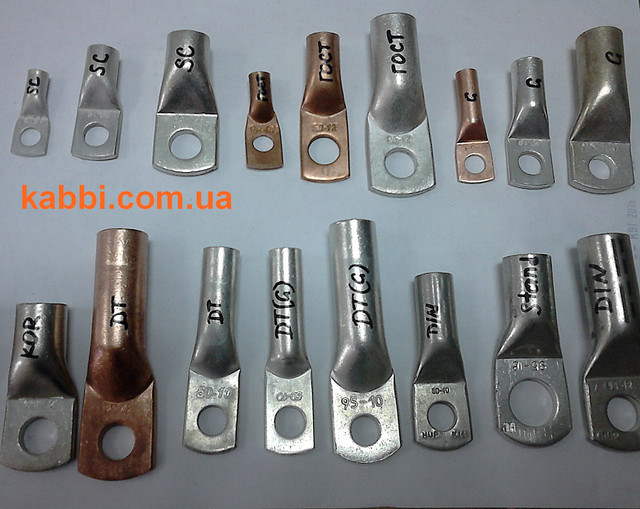

На фотографії зверху є всі вищеописані типи мідних кабельних наконечників, для зручності візуального порівняння підібрані на перерізу 50 мм і 95 мм (сталевого кольору - мідні луджені). Більш детальну інформацію, технічні характеристики, габаритні розміри, фотографії в натуральному вигляді і відео огляди Ви знайдете безпосередньо на сторінках кожного запропонованого наконечника.
