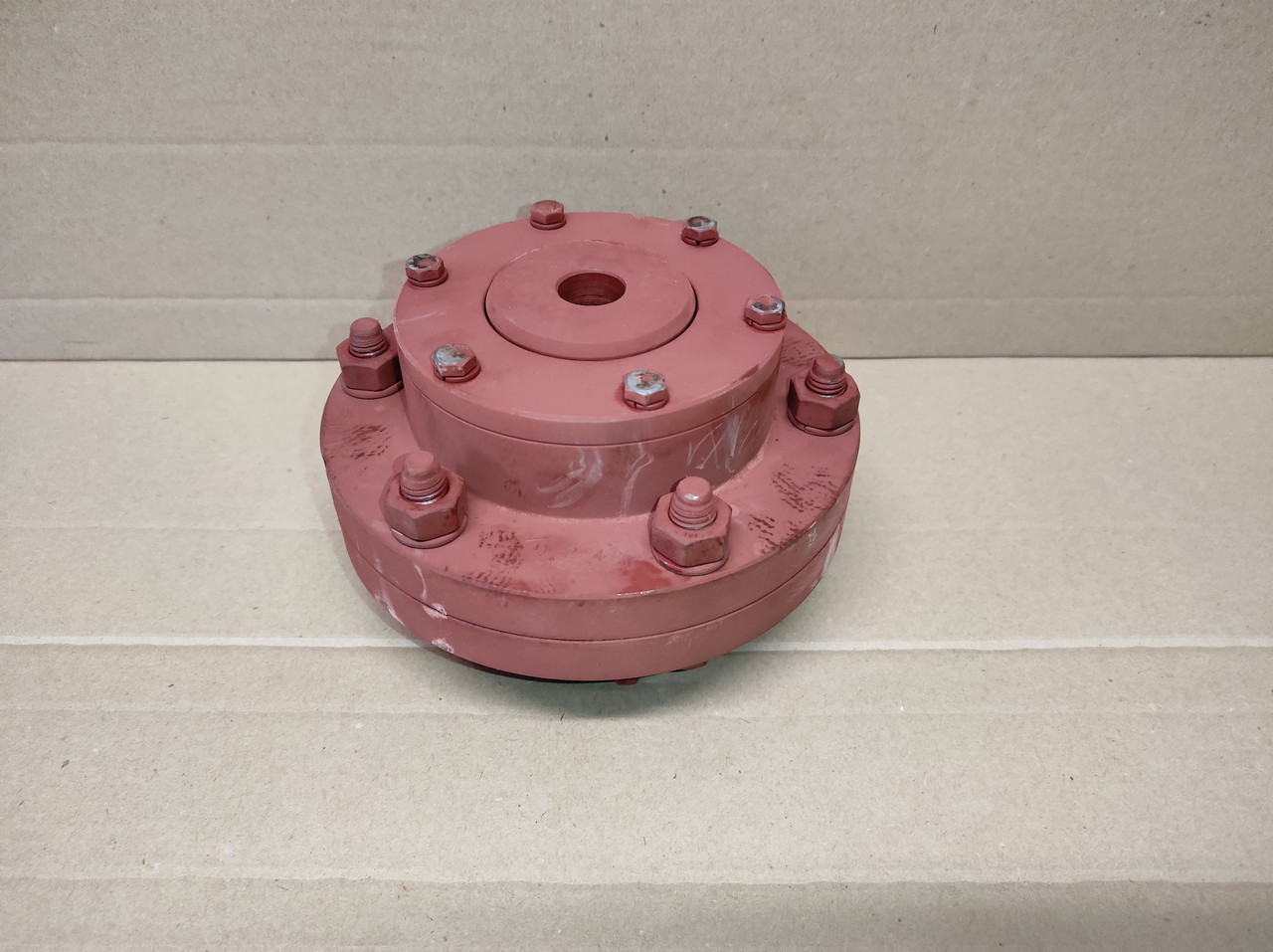

Муфта зубчаста МЗ-1

Ціна вказана без ПДВ.

Муфти МЗ – зубчасті апарати, які з'єднують вали агрегатів в горизонтальній площині по одній осі, і передають моменти кручення від одного агрегату до іншого зі здатністю компенсації різних неточностей при стику горизонтальних валів.

У складі муфт МЗ основні деталі – це дві обойми з зубами, які з'єднані болтами, і втулками, запресованими з зубами валів. Допускається невелика похибка зсуву в будь-якому напрямку. Додатково є кришки і манжети.

Муфти МЗ передають крутний момент до 60 кН*м від одного вала до іншого, причому діаметри валів можуть бути як однаковими, так і різними з граничними розмірами від 4 см до 20 см.

Такі з'єднання за допомогою муфт ділять відповідно до ГОСТ і ДСТУ за розміром діаметра вала і крутного моменту. Також муфти МЗ підрозділяють на загальнопромислові (крутний момент 1 кН*м – 63 кН*м) і спеціального призначення (крутний момент більше стандартного).

Важливою механічною характеристикою є – стійкість зубів муфт до стирання і зношування. Хороші показники досягаються шляхом термообробки, після якої твердість зубів напівмуфт стає вище 45, а твердість зубів обойми – вище 40. При тихому ходу твердість зубів – вище 35.
